Естественная система отопления своими руками

В квартирах с индивидуальным отоплением и небольших загородных домах самой распространенной считается система отопления с естественной циркуляцией.

Отопление с естественной циркуляцией включает в себя водонагревательный котел, обратный и подающий трубопроводы, нагревательные радиаторы и расширительный бачок

Отопление с естественной циркуляцией включает в себя водонагревательный котел, обратный и подающий трубопроводы, нагревательные радиаторы и расширительный бачок.

Такой принцип обогрева помещений весьма практичен, сами системы могут прослужить без капитального ремонта больше 40 лет.

Они используют лишь природные законы физики и не требуют дорогостоящего оборудования или дополнительных источников энергии.

Недостатками этих вариантов отопления являются:

  1. Достаточно малый радиус действия. По горизонтали эти системы не могут быть длиннее 30м, поскольку в них очень небольшое циркуляционное давление.
  2. Большая инертность обеспечивает замедленное ее включение, что еще и обусловлено большой теплоемкостью воды и низким давлением.
  3. Повышенная вероятность замерзания воды в бачке расширения или трубах, подводящих воду к нему. Такой бачек обычно устанавливается в неотапливаемых помещениях.
  4. Увеличение затрат для приобретения труб большего диаметра.

Отопление с естественной циркуляцией включает в себя водонагревательный котел, обратный и подающий трубопроводы, нагревательные радиаторы и расширительный бачок.

Содержание

Отопление с естественной циркуляцией воды – принцип работы

Подогреваемый в котле теплоноситель (вода) протекает по подающему трубопроводу, а затем по стояку в радиаторные батареи, которым отдается тепло.

После этого вода по обратным трубопроводам снова возвращается в котел, где опять происходит ее нагрев до необходимой температуры. Цикл многократно повторяется.

Водяное отопление с естественной циркуляцией требует прокладки трубопроводов по горизонтали с небольшим наклоном, обращенным в сторону протекания водного потока.

Подогретая вода, поднимаясь по стоякам из-за температурного расширения, выдавливается более холодным потоком воды, исходящим из обратки. После этого подогретая вода растекается самотеком по горизонтальным отводам, а охлажденная вода (таким же образом) поступает в котел.

Наклон труб способствует отведению воздушных пузырьков к расширительному баку, поскольку газ легче, чем естественная система отопления своими руками вода — он устремляется вверх, а наклонные трубы помогают ему не задерживаться и поступать в расширитель, а после — в атмосферу.

Расширительный бак оставляет давление во всей системе постоянным, он служит для принятия увеличивающейся при нагревании объема воды, а после охлаждения снова отдает ее в трубопровод.

Схема отопления с естественной циркуляцией вызывает подъем воды за счет расширения при нагреве или же под воздействием гравитации.

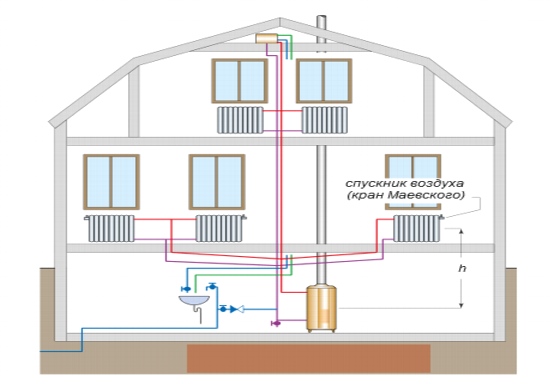

Схема отопления с естественной циркуляцией

Схема отопления с естественной циркуляцией. Нажмите для увеличения.

Циркуляция возникает за счет разности плотности нагреваемой воды, которая поднимается вверх по подающему стояку, и охлажденной воды, спускающейся по обратному стояку.

Гравитационное давление растрачивается на перенос теплоносителя, а также на преодоление сопротивления в трубопроводной сети. Эти сопротивления вызываются особым трением водного потока о стенки труб, а также присутствием в самой системе местных сопротивлений.

К таким местным сопротивлениям относят повороты и ответвления труб, арматуру, а также сами нагревательные приборы. От того, насколько большое внутреннее сопротивление будет возникать в трубопроводах, будет зависеть гравитационное давление. Для уменьшения трения применяют трубы увеличенного диаметра.

Как появляется циркуляционный напор?

Графическая схема возникновения циркуляционного напора

Графическая схема возникновения циркуляционного напора. Нажмите для увеличения.

Циркуляционный напор зависит от:
  1. разной плотности охлажденной и горячей воды;
  2. разности отметок средины котла и средины нижнего отопительного прибора — чем выше эта разница высот, тем лучше будет перетекать теплоноситель по системе.

Отопление с естественной циркуляцией характеризуется скачкообразным изменением температуры в радиаторах и котле. Она изменяется вдоль центральной оси этих приборов.

В верхней части котла или радиатора находится горячая вода, а в нижней части — более холодная.

Нагретая вода имеет плотность и вес несколько меньший, чем холодная.

Такая вода, под действием гравитационных сил, вынуждена перемещаться из верхних сосудов в нижние.

Поскольку отопление дома имеет замкнутый контур по все обогревательной системе, то вода в нем не выплескивается, а стремится «успокоиться» и занять определенный уровень, но это ей не удается осуществить, поскольку в котле теплоноситель постоянно подогревается в верхней половине контура, при этом несколько уменьшая его вес относительно охлажденной воды.

Из-за того, что высокий столб утяжеленной воды после прохождения радиаторов все время выталкивает более низкий столб охлажденной воды впереди котла и подталкивает воду, возникает естественное циркулирование.

Другими словами — чем выше размещены центры радиаторов от центра котла отопления, тем большим будет циркуляционный напор.

Высота установки батарей отопления является одним из основных показателей напора воды. Уклон подающего трубопровода в сторону радиаторов, а также обратки в сторону котла будет лишь еще более способствовать этому процессу, одновременно помогая воде преодолевать в трубах местное сопротивление.

Монтаж отопления с естественной циркуляцией для частного дома нужно осуществлять таким образом, чтобы котел находился ниже всех отопительных приборов (к примеру, в подвале).

Для квартирного отопления, если котел будет установлен непосредственно в помещении на одном уровне с радиаторами, для создания большего циркуляционного напора отопительный агрегат следует устанавливать в «яму» — прямо на плиту перекрытия, предварительно выпилив вокруг него пол. Такую «яму» следует оборудовать асбестовыми плитами и железом.

Саморегулирующаяся величина циркуляционного напора

Следующим показателем, от которого зависит величина циркуляционного напора, является разница между плотностью протекающей горячей и холодной воды. Следует отметить, что системы с естественным циркулированием теплоносителя относят к саморегулирующимся.

Для проведения эффективной настройки, при изменениях температуры подогрева воды, в такой системе возникает самопроизвольное изменение — увеличивается расход теплоносителя.

Вследствие изменения плотности, в горячей воде будет увеличиваться естественное циркуляционное давление, что приведет к увеличению количества протекающей в системе воды.

Чем больше нагрета в котле вода и чем быстрее она охлаждается в радиаторах, тем скорее она будет циркулировать

Чем больше нагрета в котле вода и чем быстрее она охлаждается в радиаторах, тем скорее она будет циркулировать. Нажмите для увеличения.

Иными словами, если мы включаем котел на полную мощность, то получаем сильно нагретую воду с уменьшенной плотностью.

Заходя в батареи радиаторов, она будет отдавать им свою теплоту, а плотность ее при этом будет пропорционально повышаться. Чем существеннее разница между плотностью горячей и охлажденной воды, тем большим будет циркуляционный напор во всей системе.

Таким образом, чем больше нагрета в котле вода и чем быстрее она охлаждается в радиаторах, тем скорее она будет циркулировать, «бегать» по трубам. Этот процесс будет замедляться по мере прогревания помещений.

После теплоноситель начнет остывать в батареях меньше, а плотность его уже не так сильно будет отличаться от плотности только что вышедшего потока из котла, поэтому циркуляционный напор будет уменьшаться.

Вода не так быстро «бегает» в трубах, не носится как «угорелая», чтобы обогреть помещения, а медленно и степенно перетекает в них.

И лишь после того, как в помещении температура начнет снижаться, к примеру, из-за резкого похолодания снаружи или же просто долго открытой двери, напор циркулирования начнет повышаться и вода побежит в трубах быстрее, стремясь поскорее выровнять температуру.

Естественное отопление – преимущества

К достоинствам этих систем отопления можно отнести:

  1. простоту монтажа и ввода в эксплуатацию;
  2. относительную экономичность;
  3. отсутствие насоса для перекачивания воды в системе позволяет избежать шумов и вибраций;
  4. высокую долговечность (свыше 40 лет без капитальных ремонтов);
  5. способность к саморегуляции. Одновременное изменение температуры воды и ее расхода обеспечивает хорошую теплоотдачу приборов отопления, которая необходима для поддержки заданного параметра температуры в помещении. Такие системы сами себе придают тепловую устойчивость.

Естественное отопление дома имеет большую инертность, что помогает поддерживать заданный комфортный режим микроклимата без дополнительного расходования энергии.

Виды систем отопления домов

Отопление с естественной циркуляцией имеет несколько разновидностей. Оно может быть:

  1. двухтрубным с верхней разводкой;
  2. двухтрубным с нижней разводкой;
  3. однотрубным с верхней разводкой.

В системах с естественным перетеканием теплоносителя в малоэтажных строениях величина циркуляционного давления сравнительно небольшая.

Поэтому в них не стоит допускать очень больших скоростей перетекания воды по трубам. Для таких систем рекомендуется устанавливать трубы большого диаметра.

При значительной длине трубопровода внутреннее сопротивление в нем возрастает, а из-за увеличения диаметра, оно уменьшается. Довольно часто можно наблюдать, что диаметр трубы на дальнем стояке от котла существенно больше, чем самый ближний.

Рассчитывая диаметры и расстояния до труб, можно уравнивать параметры сопротивления, а также количество воды, перемещаемой по системе.

Двухтрубные системы отопления

В двухтрубных системах отопления все нагревательные приборы, которые размещены с отопительным котлом на одном уровне или же ниже его, не будут нагреваться вообще.

Двухтрубная система отопления с естественной циркуляцией

Двухтрубная система отопления с естественной циркуляцией. Нажмите для увеличения.

Практика показывает, что для этих систем наименьшее расстояние между центров нагревательных элементов, располагающихся на первых этажах и центром отопительного котла должно быть не меньшим, чем 3 метра.

Для такой двухтрубной системы монтажа котельная должна размещаться в подвальном помещении.

Однотрубное отопление с естественной циркуляцией воды

Однотрубная система отопления с естественной циркуляцией

Однотрубная система отопления с естественной циркуляцией. Нажмите для увеличения.

Описанный выше недостаток отсутствует в однотрубных системах.

Ведь гидростатический напор, который заставляет перетекать воду по системе, может образовываться из-за охлаждения воды в трубах, подводящих подогретую воду в батареи радиаторов или же отводящих охлажденную воду от самих батарей прямо к отопительному котлу.

Такое остывание трубопроводов приносит двойную пользу:

  1. Во-первых — оно прекрасно способствует созданию повышенного гидростатического напора.
  2. Во-вторых — создает дополнительный обогрев помещений.

Из-за этого эффекта в однотрубных схемах трубопровод прокладывается открыто и его ничем не изолируют. А самый главный трубопровод — стояк для подачи горячей воды — старательно теплоизолируется.

Остывание воды в этом стояке может привести к снижению температуры, увеличению плотности самого теплоносителя, что приведет к падению гидростатического напора во всей системе. Именно так и происходит саморегулирование системы.

Естественное отопление дома, благодаря одновременному изменению количества воды и ее температуры, будет обеспечивать необходимую теплоотдачу во всех приборах отопления, что будет способствовать поддержке ровного микроклимата, обеспечивающего комфортную температуру.
